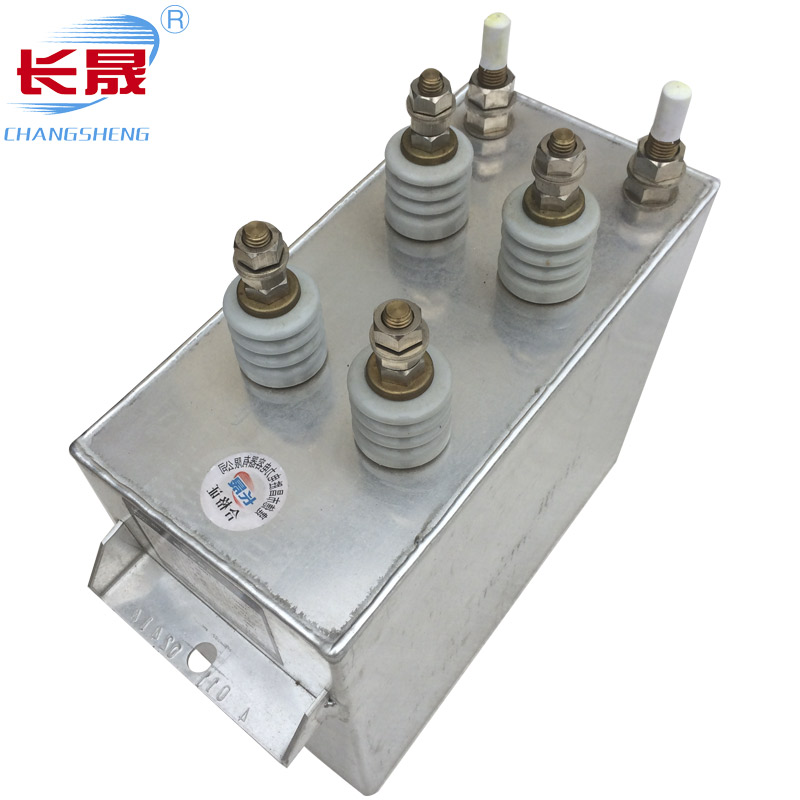

更新時間：2025-10-15 點擊:624次高壓串聯諧振電容器是電力系統中用于諧振電路的關鍵組件，其核心特點如下：
1.諧振特性與電壓放大
在特定頻率下（$f_0 = \frac{1}{2\pi\sqrt{LC}}$），電容與電感感抗相等，電路呈純電阻性，阻抗小且電流大。此時電容兩端電壓可達輸入電壓的Q倍（Q為品質因數），實現高壓輸出。
應用包括電纜、GIS等設備的耐壓試驗，通過諧振放大電壓，降低電源容量需求。
2.結構設計與性能優勢
高絕緣性能：采用特別工藝降低局部放電，提升耐壓可靠性。
穩定性強：內置油浸式電容或固態電解液，確保寬溫域和頻率范圍內參數穩定。
便攜性：模塊化設計搭配輕量化包裝，便于現場運輸和操作。
3.安 全保護機制
集成過壓、過流、放電等多重保護，動作響應時間達微秒級，保障試驗安 全。
無局放設計減少能量損耗，避免設備過熱風險。
4.應用場景
電力設備測試：如高壓電纜、變壓器的工頻耐壓試驗。
系統補償：串聯于輸電線路中，補償分布感抗，提升電壓質量和輸送能力。
綜上所述，高壓串聯諧振電容器通過諧振效應實現高 效電壓放大，兼具高絕緣、穩定性和安 全性，是電力設備測試與系統補償?shù)暮诵慕M件。
